Kısa Yol Distilasyon Sistemi
Örnek: CBD için damıtmanın spesifikasyon listesi
(1) Laboratuvar Testi (<20L)
NCF-10A, NCF-20A, NCF-30A, NCF-50A
(2) Pilot Üretim (20L)<100L)
NCF-100, NCF-200
(3) Endüstriyel Üretim (100L)<300L)
NCF-500
2. Özelleştirme
Ayrıntılar lütfen Kısa Yol Damıtma İstek Listesini indirin
(1) Tasarım desteği
(2) Kıdemli Ar-Ge organik ara ürününü doğrudan tedarik edin, Ar-Ge sürenizi ve maliyetinizi kısaltın
(3) Gelişmiş arıtma teknolojisini sizinle paylaşın
(4) Yüksek kaliteli kimyasalları ve analiz reaktifini sağlayın
(5) Size Kimya Mühendisliği (Auto CAD, Aspen plus vb.) konusunda yardımcı olmak istiyoruz.
3. Güvence
(1) CE ve ISO sertifikası Kayıtlı
(2) Ticari Marka: ACHIEVE CHEM (2008'den beri)
(3) 1 yıl içerisinde ücretsiz yedek parçalar
Açıklama
Teknik parametreler
Kısa Yol Distilasyon Sistemiözellikle yüksek kaynama noktasına sahip, ısıya duyarlı, kolay oksitlenen ve kolayca polimerize olan maddelerin ayrılması ve saflaştırılması için uygun, etkili bir damıtma teknolojisidir. Malzemenin kaynama noktasının çok altındaki sıcaklıklarda onları ayırmak için farklı maddelerin ortalama serbest moleküler hareket yolundaki farktan yararlanılır. Sıcaklık ve basıncı kontrol ederek karışımdan farklı bileşenleri ayırabilen, sıvı karışımları ayırmaya yönelik bir cihazdır.
Basitçe söylemek gerekirse, karışık sıvının farklı parçalara bölünmesi anlamına gelir. Kimya, ilaç, gıda, baharat, kozmetik vb. endüstrilerde uygulanır. Kimya mühendisliği alanında yüksek kaynama noktalı ve ısıya duyarlı maddeleri ayırmak için kullanılabilir; Farmasötik alanda aktif farmasötik bileşenlerin ekstraksiyonu ve saflaştırılması için kullanılabilir; Gıda ve baharat endüstrisinde doğal aroma bileşenlerinin ekstraksiyonu ve konsantre edilmesi için kullanılabilir.
Çalışma Prensibi
Yüksek vakum koşullarında (0,1-100Pa), evaporatör ve kondenser son derece kısa bir mesafeye (genellikle birkaç santimetre) yerleştirilir. Sıvı karışım, ısıtma yüzeyinde ince bir film oluşturup ısıtıldığında, hafif moleküller buharlaşır ve sıvıya yoğunlaşmak üzere doğrudan kondenser yüzeyine ulaşır, ağır moleküller ise besleme tankına geri döner. Bu kısa-mesafeli tasarım, moleküler çarpışma kaybını azaltır, ısıtma süresini kısaltır ve malzemelerin termal bozunmasını ve oksidasyonunu etkili bir şekilde önler.
Ürün Tanıtımı
Fiziksel açıdan analiz edebiliriz.kısa yol damıtma sistemigaz-sıvı dengesi, buhar basıncı ve kaynama noktası açılarından.
Gaz-sıvı dengesi:
Kısa-mesafeli damıtma makinesi, ayırma için gaz-sıvı dengesi ilkesini kullanır.
Belirli bir sıcaklık ve basınçta, sıvı ve gaz dinamik bir denge durumuna ulaşacak, yani sıvının içindeki moleküller belirli bir hızla buharlaşarak gaz oluşturacak ve gaz da aynı hızla sıvıya yoğunlaşacaktır.
Bu denge, karışımdaki farklı bileşenlerin ayrılmasını sağlayabilir.
Buhar basıncı:
Bir sıvının buhar basıncı, sıvı yüzeyindeki moleküllerin belirli bir sıcaklıkta gaz oluşturmak üzere buharlaştığı basıncı ifade eder.
Farklı bileşenlerin farklı buhar basınçları vardır ve buhar basıncı sıcaklıkla pozitif olarak ilişkilidir.
Daha uçucu bileşenler daha yüksek buhar basıncına sahipken, daha az uçucu bileşenler daha düşük buhar basıncına sahiptir.
Kaynama noktası:
Kaynama noktası, bir sıvının belirli bir basınçta gaz haline geldiği sıcaklığı ifade eder.
Saf maddeler için kaynama noktası sabittir, ancak karışımlar için kaynama noktası farklı bileşenlerin varlığı nedeniyle değişecektir.
Kısa-yollu damıtma kolonu, sıcaklığı ve basıncı ayarlayarak, sıvı karışımdaki bazı bileşenlerin karşılık gelen kaynama noktalarına ulaşmasını sağlar ve böylece ayırma gerçekleşir.
Modelin Özellikleri
Cam Kısa Yol Damıtma
|
Model (difüzyon pompalı) |
Etkili buharlaşma alanı |
Dahili yoğunlaşma alanı |
Dış yoğunlaşma alanı |
Varil İç çap |
Sabit basınçlı besleme hunisi hacmi |
İşleme akışı |
|
GMD-60(B) |
0.05 |
0.1 |
0.2 |
60 |
1.5 |
0.1∽2.0 |
|
GMD-80(B) |
0.1 |
0.15 |
0.25 |
80 |
1.5 |
0.3∽4.0 |
|
GMD-100(B) |
0.15 |
0.2 |
0.3 |
100 |
1.5 |
0.5∽5.0 |
|
GMD-150(B) |
0.25 |
0.4 |
0.6 |
150 |
1.5 |
1.0∽8.0 |
|
GMD-200(B) |
0.35 |
0.5 |
0.6 |
190 |
1.5 |
1.5∽10.0 |
|
GMD-230(B) |
0.5 |
0.65 |
0.6 |
220 |
1.5 |
2.0∽15.0 |
Paslanmaz çelik Kısa Yol Damıtma
| Modeller | NCF-6A | NCF-10A | NCF-20A | NCF-30A | NCF-50A | NCF-100A | NCF-200A |
| Besleme Oranları (L / h) | 0.5L-3L/H | 3-15 L/h | 5-25 L/h | 5-30 L/h | 10-50 L/h | 30-200 L/h | 30-260L/h |
| Buharlaşma Alanı (㎡) | 0.06㎡ | 0.1 m² | 0.2 m² | 0.3 m² | 0.5m² | 1 m² | 2 m² |
|
Silecek Stili |
Kazıyıcı-tipi film kazıma rotoru | ||||||
| Vakum Contası | Mekanik salmastra (Manyetik salmastra opsiyoneldir) | ||||||
| Sıyırıcı Motor Gücü (w) | 200W | 370W | 370W | 550W | 750W | 750W | 1500W |
| Hız Düzenleme Modu | Elektronik hız ayarı | ||||||
Laboratuvarınız için Kısa yollu damıtmayla ilgileniyor musunuz?[Şimdi bir soruşturma gönderin]
Ana Bileşenler
|
|
|
Tüm fiyat listesini almak için buraya tıklayın
Kısa menzilli damıtma sistemleri tipik olarak aşağıdaki ana bileşenlerden oluşur:
Evaporatör:
Bu, malzemenin ısıtıldığı ve buhar ürettiği kısa-aralıklı damıtma sisteminin temel parçasıdır. Evaporatörler genellikle malzemeler ve ısıtma yüzeyleri arasındaki teması optimize etmek ve buhar oluşumunu teşvik etmek için özel tasarımlar kullanır.
01
Kondenser:
Buhar, yoğunlaştırıcıda soğutulur ve sıvı halinde yoğunlaştırılır. Yoğuşturucu genellikle buharlaştırıcının üstünde veya yanında bulunur ve soğutma suyu veya diğer soğutma ortamları ile soğutulur.
02
Vakum sistemi:
Çalışma basıncını azaltmak için kısa-mesafeli damıtma sisteminin bir vakum sistemiyle donatılması gerekir. Vakum sistemi, emme buharı ile evaporatördeki basıncı azaltır, böylece malzemenin kaynama noktası düşer.
03
Rotorlar:
Kazıma filmli kısa mesafeli fotoğraflar gibi bazı kısa-mesafeli damıtma sistemleri türlerinde, rotor, buharlaşma alanını ve verimliliği artırmak için ısıtma yüzeyinde ince bir malzeme filmi oluşturmak için kullanılır.
04

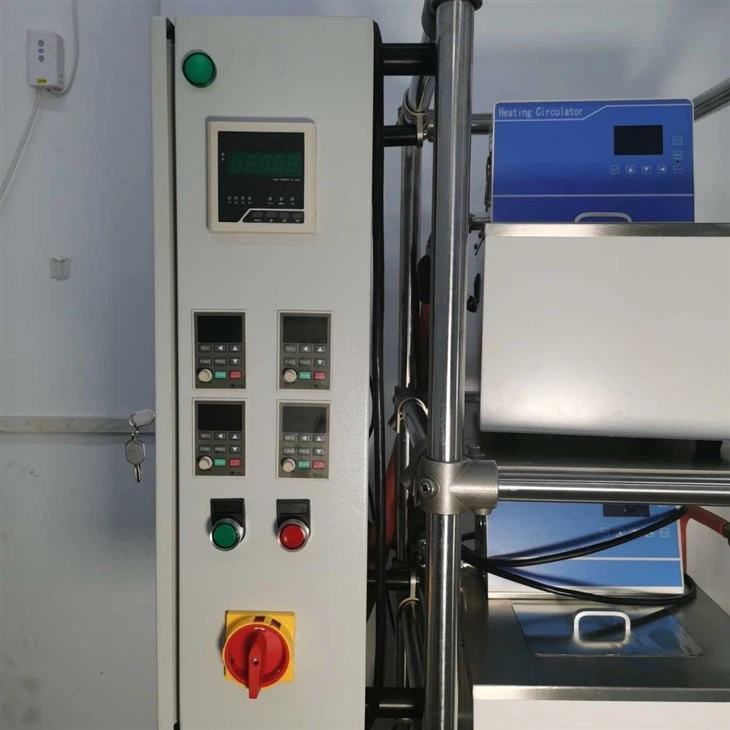

Kontrol sistemi:
Kontrol sistemi, sistemin istikrarlı çalışmasını ve ürün kalitesini sağlamak için sıcaklık, basınç, akış hızı vb. gibi sistemin çeşitli parametrelerini izlemek ve ayarlamak için kullanılır.
05
Ürün Bilgisi
içindekısa yol damıtma sistemiKaynama noktası karışımın ayrılmasında önemli bir rol oynar.
Su (H2O):
Suyun standart kaynama noktası 100 santigrat derecedir (atmosfer basıncı 1 atmosferdir), ancak kısa-mesafeli damıtma sistemindeki basınç düşürülerek suyun kaynama noktası düşürülebilir.
Örneğin, vakumlu damıtmada, çalışma basıncı düşürülerek su daha düşük bir sıcaklıkta buharlaştırılabilir, böylece solvent ve çözünen maddenin ayrılması gerçekleştirilebilir.
Alkoller:
Farklı alkol türleri (alkol-bazlı bileşikler) farklı kaynama noktalarına sahiptir. Örneğin etanolün (alkolün) kaynama noktası 78 santigrat derece, bütanolün kaynama noktası ise 117 santigrat derecedir.
Alkoller, özellikle ilaç ve kimya endüstrilerinde, kısa-yollu damıtmada sıklıkla çözücü olarak kullanılır.
Hidrokarbonlar:
Farklı karbon zinciri uzunluklarına sahip hidrokarbonların kaynama noktaları farklıdır.
Örneğin, metanın (bir-karbonla doymuş hidrokarbon) kaynama noktası -161 santigrat derecedir ve n-bütanın (dört karbonlu doymuş hidrokarbon) kaynama noktası 77 santigrat derecedir.
Hidrokarbonlar genellikle kısa-yollu damıtmada yakıt, çözücü ve hammadde olarak kullanılır.
Ketonlar:
Ketonlar karbonil (C=O) fonksiyonel grupları içeren bileşiklerdir. Ketonların kaynama noktası moleküler yapılarına ve bağlarına bağlıdır.
Örneğin asetonun (dimetil keton) kaynama noktası 56 santigrat derece, heksanonun (heksanon) kaynama noktası ise 152 santigrat derecedir.
Ketonlar, organik sentezde ve kısa yollu damıtmada solvent ekstraksiyonunda yaygın olarak kullanılır-.
Uygulamalar
İlaç Endüstrisi: API'lerin, ara ürünlerin, vitaminlerin, antibiyotiklerin saflaştırılması
CBD ve Kenevir Özleri: Yüksek-saflıkta CBD distilatı ve izolat üretimi
Uçucu Yağlar ve Baharatlar: Aromatik bileşiklerin- mumdan arındırılması, renginin giderilmesi, konsantrasyonu
İnce Kimyasallar: Yüksek-kaynayan solventlerin, polimerlerin, katkı maddelerinin ayrılması
Gıda ve Besin Maddeleri: DHA/EPA balık yağı saflaştırması, doğal ekstrakt konsantrasyonu
|
|
|
Özelleştirme Hizmeti
- Malzeme özelliklerinize, çıktı gereksinimlerinize ve çalışma koşullarınıza göre tam özelleştirme sağlıyoruz:
- Özel buharlaştırma alanı ve işleme kapasitesi
- Cam veya paslanmaz çelik malzeme seçenekleri
- Tehlikeli maddeler için patlamaya- dayanıklı yapılandırma
- Sürekli üretim için çok-aşamalı damıtma sistemi
- CAD ve Aspen Plus süreç tasarımı desteği
- UL CE ISO sertifikası
SSS
S: Kısa yol damıtma sistemi hangi malzemeler için uygundur?
C: CBD yağı, uçucu yağlar, API'ler, polimerler ve ince kimyasallar gibi yüksek-kaynayan, ısıya-hassas, kolayca oksitlenen ve viskoz malzemeler için idealdir.
S: Kısa yol ile moleküler damıtma arasındaki fark nedir?
C: Kısa yollu damıtma, moleküler damıtmanın yapısal bir şeklidir; ultra-kısa buharlaşma-yoğunlaşma mesafesi, yüksek vakum ve düşük-sıcaklıkta çalışma özelliğine sahiptir.
S: Sistem endüstriyel üretim için özelleştirilebilir mi?
C: Evet, özelleştirilebilir kapasiteye, malzemeye ve kontrol sistemine sahip laboratuvar, pilot ve tam endüstriyel modeller sunuyoruz.
S: Hangi sertifikalarınız var?
C: Sistemlerimiz CE ve ISO 9001 standartlarıyla uyumludur ve patlamaya- dayanıklı seçenekler mevcuttur.
Ücretsiz Fiyat Teklifi İsteyin
Bugün bize ulaşınveya üretim hattınız için ayrıntılı spesifikasyonlar, proses çözümleri ve özelleştirilmiş kısa yol damıtma sistemleri!
