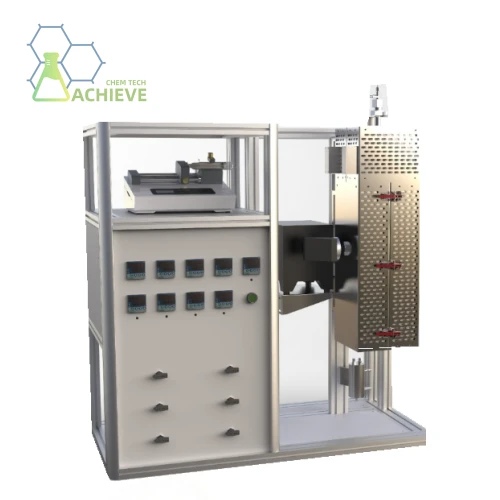

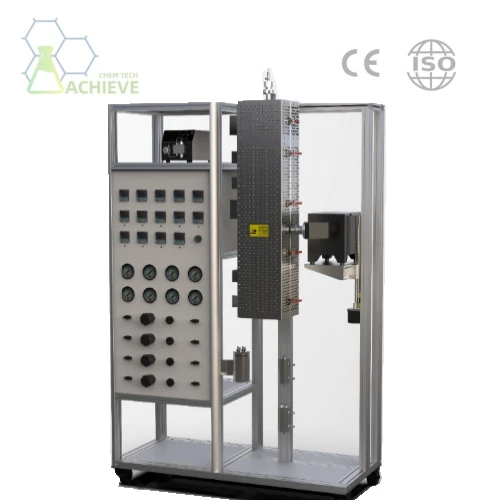

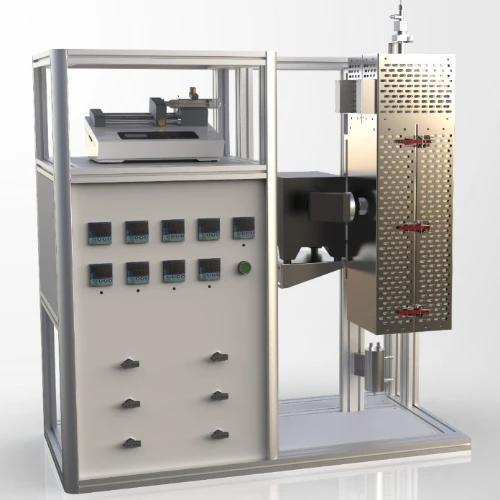

.çok tüpiriSabit yatak reaktörüÇok tüplü paketlenmiş yatak reaktörü olarak da bilinen, bir dizi sabit yatak oluşturmak için granüler katı katalizörler veya katı reaktanlar içeren bir dizi tüple doldurulmuş reaktöre atıfta bulunur. Bir gaz veya sıvı malzeme, heterojen bir reaksiyon işlemi elde etmek için bu tüplerdeki parçacık boşluğundan sabit bir sabit yataktan akar. Bu tip reaktör, akışkanlaştırılmış ve hareketli yatakların aksine, ekipmanla doldurulmuş sabit katı parçacıklar ile karakterizedir.
Birçok tüpiriSabit yatak reaktörü, reaksiyon malzemesi reaktöre bir tüpten girer ve katalizör veya reaktan içeren bir tüpten akar. Katalizörün etkisi altında, reaksiyon malzemesi kimyasal bir reaksiyona uğrar ve istenen ürüne dönüştürülür. Aynı zamanda, reaksiyon sırasında üretilen ısı, reaktörün kararlı çalışmasını korumak için soğutma sistemi tarafından kontrol edilebilir.
Çok tüplü sabit yatak reaktörü, kimya endüstrisi, ilaç, çevre koruma ve diğer alanlarda yaygın olarak kullanılmaktadır. Kimya endüstrisinde, çeşitli kimyasallar üretmek için kullanılabilir; Tıp alanında, ilaç ara maddelerini sentezlemek, ilaç hammaddeleri hazırlamak için kullanılabilir. Çevre koruma alanında, endüstriyel atık suyu, evsel kanalizasyon vb.
|
|
|
Gaz adsorpsiyonunu gerçekleştirme yöntemi
Reaktör yapısı ve dolgu
Çok Tüp Tasarım:
A Çok borulu sabit yatak reaktörüHer biri bir adsorbanla doldurulmuş bir dizi paralel tüpten oluşur.
Bu tasarım, adsorban ve gaz arasındaki temas alanını arttırır ve adsorpsiyon verimliliğini artırır.
Adsorban Doldurma:
Adsorban, sabit bir yatak oluşturmak için genellikle her tüpün içinde eşit olarak doldurulur.
Adsorban seçimi, adsorbe edilecek gaz türüne ve adsorpsiyon koşullarına bağlıdır.
Gaz adsorpsiyon işlemi
Gaz akışı
Adsorbe edilecek gaz reaktörün bir ucundan girer ve daha sonra adsorbanla doldurulmuş tüplerden akar.
Gaz, akış işlemi sırasında adsorban parçacıkları ile tam temas halindedir ve adsorpsiyon meydana gelir.
Adsorpsiyon
Adsorban partiküllerinin yüzeyi, gaz moleküllerini tuzağa düşürebilen ve düzeltebilen çok sayıda mikro gözenek ve aktif bölgeye sahiptir.
Gaz akışı ile, bir adsorpsiyon tabakası oluşturmak için adsorbanın yüzeyinde giderek daha fazla gaz molekülü adsorbe edilir.
Adsorpsiyon doygunluğu
Adsorban yüzeyindeki aktif bölge tamamen işgal edildiğinde, adsorpsiyon işlemi doymuş bir duruma ulaşır.
Şu anda, reaktörün çıkışındaki gaz konsantrasyonu kademeli olarak artacaktır, bu da adsorbanın adsorpsiyona devam etme yeteneğini kaybettiğini gösterir.
Adsorban rejenerasyonu ve anahtarlama
Adsorban rejenerasyonu
Adsorbanın adsorpsiyon kapasitesini geri kazanmak için rejenerasyon tedavisi yapmak gerekir.
Yaygın rejenerasyon yöntemleri arasında ısıtma desorpsiyon ve dekompresyon desorpsiyonu bulunur.
Isıtmalı desorpsiyonda, adsorban yüzey üzerinde adsorbe edilen gaz molekülleri, adsorban yatağının ısıtılmasıyla reaktörden desorbe edilir ve boşaltılır.
Anahtarlama işlemi:
Çok tüplü sabit yatak reaktörleri genellikle anahtarlama işlemlerini kolaylaştırmak için çoklu adsorpsiyon yatak katmanları ile tasarlanmıştır.
Bir adsorpsiyon yatağı doygunluğa ulaştığında, adsorpsiyon için doymamış başka bir adsorpsiyon yatağına geçirilebilir.
Aynı zamanda, doymuş adsorpsiyon yatağı daha sonra yeniden kullanım için yeniden üretildi.
Çalışma koşulları ve optimizasyon
Sıcaklık kontrolü
Adsorpsiyon işleminin genellikle belirli bir sıcaklık aralığında gerçekleştirilmesi gerekir.
Çok yüksek veya çok düşük sıcaklık, adsorpsiyon kapasitesini ve adsorbanın seçiciliğini etkileyebilir.
Bu nedenle, reaktörün sıcaklığının ısıtma veya soğutma sistemleri ile kontrol edilmesi gerekir.
Basınç düzenlemesi
Adsorpsiyon işlemi de basınçtan etkilenir.
Uygun basınç adsorpsiyon verimliliğini artırabilir, ancak çok yüksek basınç, adsorban partiküllerin sıkıştırılmasına ve yatak direncinde bir artışa yol açabilir.
Bu nedenle, reaktörün basıncının gerçek duruma göre ayarlanması gerekir.
Gaz akış hızı
Adsorpsiyon hızı ve verimliliği doğrudan gaz akış hızından etkilenir.
Çok büyük akış hızı eksik adsorpsiyona yol açabilirken, çok küçük akış hızı adsorpsiyon süresini uzatabilir.
Bu nedenle, en iyi adsorpsiyon etkisini sağlamak için uygun gaz akış hızını seçmek gerekir.
Özetle, çok tüplü sabit yatak reaktörü, gazı belirli yapı ve çalışma süreci aracılığıyla verimli bir şekilde adsorbe edebilir. Pratik uygulamalarda, reaktörün en iyi performansını ve stabilitesini sağlamak için spesifik adsorpsiyon gereksinimlerine ve çalışma koşullarına göre optimize edilmesi ve ayarlanması gerekir.
Gazın desorpsiyonunu gerçekleştirme yöntemi
Desorpsiyon prensibi
Desorpsiyon, adsorpsiyonun ters işlemidir, yani adsorbanın yüzeyinde adsorbe edilen gaz molekülleri belirli koşullar altında salınır (sıcaklık ve basınçtaki değişiklikler gibi). BirÇok borulu sabit yatak reaktörü, desorpsiyon genellikle reaktörün çalışma koşullarının değiştirilmesiyle elde edilir.
Desorpsiyon adımları
Bir veya daha fazla adsorpsiyon yatağı doygunluk durumuna ulaştığında, adsorpsiyon operasyonları için doymamış diğer adsorpsiyon yataklarına geçmek gerekir.
Aynı zamanda doymuş adsorpsiyon yatağı üzerinde desorpsiyon tedavisi gerçekleştirildi.
Isıtma, çok tüplü sabit yatak reaktörlerinde yaygın olarak kullanılan bir desorpsiyon yöntemidir.
Adsorban yatağını ısıtarak ve adsorban yüzeyinin sıcaklığını arttırarak, yüzey üzerinde adsorbe edilen gaz molekülleri, adsorpsiyon kuvvetinin üstesinden gelmek için yeterli enerji elde edebilir ve adsorban yüzeyden desorbed olabilir.
Termal desorpsiyon sıcaklığının genellikle adsorbanın doğasına ve adsorbe edilen gaz tipine göre belirlenmesi gerekir.
Bazı durumlarda, desorpsiyon reaktörün basıncını azaltarak da elde edilebilir.
Basıncın azaltılması, adsorban yüzeydeki gaz moleküllerinin adsorpsiyon kuvvetini azaltabilir, bu da adsorban yüzeyden desorpsiyonu kolaylaştırabilir.
Bununla birlikte, dekompresyon desorpsiyonunun ısıtma desorpsiyonu kadar etkili olmayabileceği ve bazı durumlarda adsorbanın fiziksel özelliklerinde değişikliklere neden olabileceği belirtilmelidir.
Desorpsiyon sırasında, adsorban yatağını temizlemek için azot gibi inert bir gaz da kullanılabilir.
Tasfiye gazı, desorpsiyon işlemini hızlandırarak adsorban yüzeyinden desorblanan gaz moleküllerini taşıyabilir.
Aynı zamanda, temizleme gazı, desorpsiyon sırasında adsorbanın oksitlenmesini veya diğer advers kimyasal reaksiyonları da önleyebilir.
Desorpsiyon tamamlandıktan sonra, adsorban yatağının soğutulması gerekir.
Soğutma, adsorbanın sıcaklığını azaltır, böylece tekrarlanan adsorpsiyon işlemleri için uygun bir duruma geri döner.
Bazı durumlarda, adsorpsiyon kapasitesini geri yüklemek için adsorbanın da yeniden oluşturulması gerekir.
Önlemler
Desorpsiyon sıcaklığı
Desorpsiyon ısıtırken, aşırı ısınma nedeniyle adsorbanın hasar görmesini önlemek için ısıtma hızını ve desorpsiyon sıcaklığını kontrol etmek gerekir.
Desorpsiyon süresi
Desorpsiyon süresi, adsorban tipine, adsorbe edilmiş gaz tipine ve desorpsiyon koşullarına göre belirlenmelidir. Çok kısa bir desorpsiyon süresi eksik desorpsiyona neden olabilirken, çok uzun bir desorpsiyon süresi enerji ve zaman harcayabilir.
Gaz tedavisi
Adsorbanın yüzeyinden desorf edilen gazlar, zararlı maddeleri uzaklaştırmak veya değerli bileşenleri geri kazanmak için daha fazla tedavi gerektirebilir.
Özetle, çok tüplü sabit yatak reaktörü, anahtarlama işlemi, ısıtma desorpsiyonu, dekompresyon desorpsiyonu, gaz temizleme, soğutma ve rejenerasyon ile gaz desorpsiyon işlemini tamamlar. Pratik uygulamalarda, belirli sorbent ve gaz türlerine ve çalışma koşullarına göre uygun desorpsiyon yöntemlerini ve parametrelerini seçmek gerekir.
|
|
|
|
Gazların ayrılmasını tamamlamak için bir yöntem
İlke
İçindeki adsorbanlarÇok borulu sabit yatak reaktörüFarklı gaz molekülleri için farklı adsorpsiyon kapasitelerine sahiptir. Bir adsorban içeren bir yataktan bir gaz karışımı geçtiğinde, bazı gaz molekülleri adsorban tarafından yakalanır ve yüzeye sabitlenirken, diğerleri ise sadece zayıf adsorbe edilmez. Adsorpsiyon koşullarını kontrol ederek (sıcaklık, basınç, akış vb.) Hedef gaz, gaz ayırma sağlamak için seçici olarak adsorbe edilebilir.
Adım
Ön muamele
Gaz ayırmadan önce, genellikle adsorpsiyona elverişli olmayan su gibi safsızlıkları ve maddeleri çıkarmak için karışık gazı ön muamele etmek gerekir.
Ön işlem filtreler, kurutucular ve diğer ekipmanlarla yapılabilir.
01
Adsorpsiyon
Ön işlemden geçirilmiş gaz karışımı, çok tüplü sabit yatak reaktörünün adsorpsiyon yatağına sokuldu.
Seçici adsorpsiyon kapasitesine sahip adsorban adsorpsiyon yatağına kurulur.
Adsorpsiyon işleminde, hedef gaz molekülleri adsorban tarafından yakalanır ve yüzeye sabitlenirken, adsorbe edilmemiş gaz yatak tabakasından akar.
02
Desorpsiyon ve rejenerasyon
Adsorpsiyon yatağı doygunluğa ulaştığında, adsorbanın adsorpsiyon kapasitesini geri kazanmak için desorpsiyon operasyonlarına ihtiyaç vardır.
Desorpsiyon ısıtma, basıncı azaltarak veya inert gaz temizleyerek elde edilebilir.
Desorpsiyon sırasında, adsorbe edilen gaz molekülleri, hedef gaz bakımından zengin bir hava akışı oluşturmak için adsorbanın yüzeyinden salınır.
Adsorban, adsorpsiyon kapasitesini geri kazanmak ve bir sonraki adsorpsiyon işlemine hazırlanmak için soğutulabilir ve yenilenebilir.
03
Gaz toplama ve tedavisi
Adsorbe edilmiş tabakadan akan adsorbe edilmemiş gazın ve desorpsiyon sırasında salınan hedef gazdan zengin gaz akımının toplanması ve işlenmesi gerekir.
Bu, saf bir hedef gaz ürünü elde etmek için yoğuşma, sıkıştırma, saflaştırma ve diğer adımlarla yapılabilir.
04
Önlemler
Adsorban seçimi
Adsorban seçimi, gaz ayırmanın etkisi için çok önemlidir.
Uygun adsorbanın, hedef gazın özelliklerine, gaz karışımının bileşimine ve ayırma gereksinimlerine göre seçilmesi gerekir.
Çalışma koşullarının kontrolü
Sıcaklık, basınç, akış hızı ve adsorpsiyon işlemindeki diğer koşullar, ayırma etkisi üzerinde önemli bir etkiye sahiptir.
En iyi ayırma sonuçlarını sağlamak için kesin kontrol ve ayarlama gereklidir.
Ekipman bakımı ve bakımı
Çok tüplü sabit yatak reaktörleri ve bunlarla ilişkili ekipmanlar düzenli bakım ve bakım gerektirir.
Bu, adsorpsiyon yatağının temizlenmesi, adsorbanın değiştirilmesi ve ekipmanın sıkılığını kontrol etmeyi içerir.
Güvenlik Önlemleri
Gaz ayırma işlemleri yapılırken güvenlik prosedürleri kesinlikle takip edilmelidir.
Gaz sızıntısını, çevre kirliliğini veya kişisel yaralanmayı önlemek için ekipmanın iyi mühürlendiğinden emin olun.
Özetle, çok tüplü sabit yatak reaktörü, gazı adsorbanın seçici adsorpsiyon özellikleri ve çalışma koşullarının kesin kontrolü yoluyla etkili bir şekilde ayırabilir. Pratik uygulamalarda, uygun ekipman ve parametrelerin belirli ayırma gereksinimlerine ve çalışma koşullarına göre seçilmesi gerekir.
